Laporan kerja praktik analisa hasil pengujian relay proteksi motor medium voltage pada boiler feeds pump dan circulating water pump pada PLTU unit 2 PT. PLN Nusantara Power Up Gresik

Budiarto, Valentino Heman (2026) Laporan kerja praktik analisa hasil pengujian relay proteksi motor medium voltage pada boiler feeds pump dan circulating water pump pada PLTU unit 2 PT. PLN Nusantara Power Up Gresik. Project Report (PKL, PKIPP, Magang D3, Praktik Kerja Profesi Apoteker, Profesi Guru, Profesi Ners dan Profesi Insiyur). Faculty of Engineering, Surabaya. (Submitted)

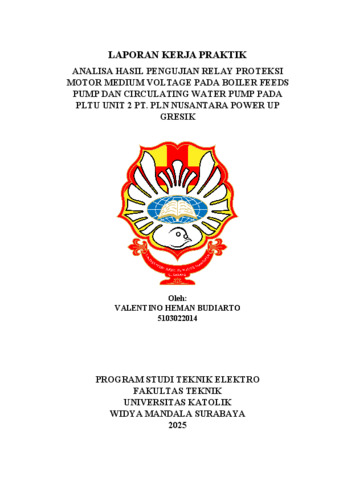

Preview	Text (ABSTRAK) NEW ABSTRAK KP VALEN.pdf Download (1MB) | Preview

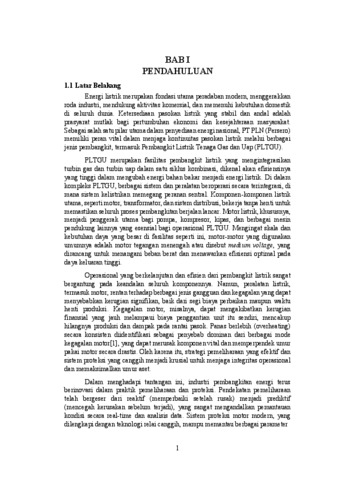

Preview	Text (BAB 1) BAB I.pdf Download (247kB) | Preview
	Text (BAB 2) FIX BAB II KP VALEN.pdf Restricted to Registered users only Download (322kB) | Request a copy
	Text (BAB 3) BAB III.pdf Restricted to Registered users only Download (2MB) | Request a copy
	Text (BAB 4) BAB IV.pdf Restricted to Registered users only Download (2MB) | Request a copy

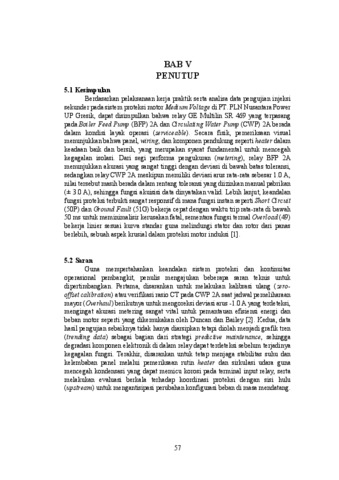

Preview	Text (BAB 5) FIX BAB V KP VALEN.pdf Download (186kB) | Preview
	Text (LAMPIRAN) NEW LAMPIRAN KP VALEN.pdf Restricted to Registered users only Download (1MB) | Request a copy

Abstract

PT. PLN Nusantara Power Unit Pembangkitan (UP) Gresik memegang peranan vital dalam menyuplai kebutuhan listrik sistem Jawa-Madura-Bali. Keandalan operasional pembangkit, khususnya pada PLTU Unit 2, sangat bergantung pada kinerja motor-motor bertegangan menengah (Medium Voltage) seperti Boiler Feed Pump (BFP) dan Circulating Water Pump (CWP). Gangguan pada motor-motor ini dapat menyebabkan kegagalan sistem yang fatal, sehingga diperlukan sistem proteksi yang handal. Laporan kerja praktik ini bertujuan untuk menganalisa hasil pengujian dan kelayakan operasi Motor Management Relay GE Multilin SR 469 yang terpasang pada BFP 2A dan CWP 2A. Metode pengujian dilakukan melalui inspeksi visual dan injeksi sekunder menggunakan alat uji Omicron CMC 356 untuk memverifikasi akurasi pengukuran (Metering Test) dan kecepatan respons proteksi (Protection Test). Parameter proteksi yang diuji meliputi fungsi Overload (ANSI 49), Phase Overcurrent (ANSI 50P), Current Unbalance (ANSI 46), dan Ground Fault (ANSI 51G). Hasil analisa menunjukkan bahwa kondisi fisik panel dan relay dalam keadaan baik. Pada pengujian metering, deviasi pengukuran arus dan tegangan masih berada dalam batas toleransi spesifikasi pabrikan, meskipun terdapat offset arus sebesar -1.0 A pada CWP 2A yang masih dalam kategori wajar. Fungsi proteksi instan (50P dan 51G) terbukti bekerja responsif dengan waktu operasi rata-rata di bawah 50 ms, sedangkan fungsi proteksi termal bekerja linier sesuai kurva standar. Berdasarkan hasil komparasi data lapangan dengan manual book GE Multilin 469, disimpulkan bahwa sistem proteksi motor BFP 2A dan CWP 2A berfungsi dengan baik dan dinyatakan layak operasi (serviceable) untuk melindungi peralatan vital pembangkit.

Item Type:	Monograph (Project Report (PKL, PKIPP, Magang D3, Praktik Kerja Profesi Apoteker, Profesi Guru, Profesi Ners dan Profesi Insiyur))
Department:	S1 - Teknik Elektro
Contributors:	Contribution Contributors NIDN / NIDK Email Thesis advisor Pranjoto, Hartono NIDN0701066201 pranjoto@ukwms.ac.id
Uncontrolled Keywords:	Motor medium voltage, GE Multilin SR 469, omicron CMC 356, boiler feed pump, circulating water pump, sistem proteksi.
Subjects:	Engineering Engineering > Electrical Engineering
Divisions:	Faculty of Engineering > Electrical Engineering Study Program
Depositing User:	Valentino Heman Budiarto
Date Deposited:	05 Feb 2026 03:45
Last Modified:	05 Feb 2026 03:45
URI:	https://repositori.ukwms.ac.id/id/eprint/46190
