Noija, Erns Hendry (2026) Implementasi protokol NRF24L01 untuk koordinasi sistem backup penerangan area tangga otomatis berbasis mikrokontroler. Undergraduate thesis, Widya Mandala Surabaya Catholic University.
![[thumbnail of ABSTRAK]](https://repositori.ukwms.ac.id/style/images/fileicons/text.png) |
Text (ABSTRAK)

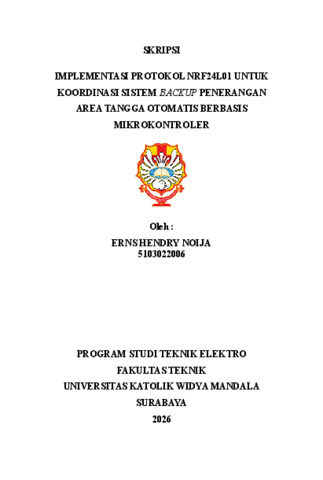

OK ABSTRAK SKRIPSI ERNS.pdf Download (671kB) |
|
Text (BAB 1)

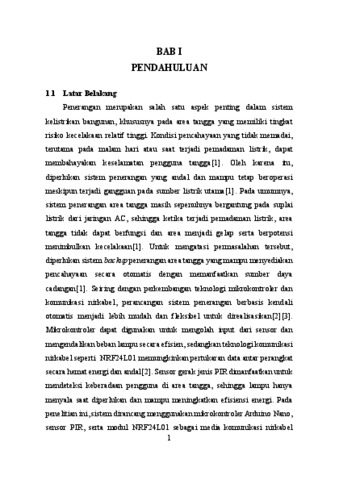

BAB 1.pdf Download (214kB) |
|
Text (BAB 2)
BAB 2.pdf Restricted to Registered users only Download (579kB) | Request a copy |
|
Text (BAB 3)
BAB 3.pdf Restricted to Registered users only Download (349kB) | Request a copy |
|
Text (BAB 4)
BAB 4.pdf Restricted to Registered users only Download (545kB) | Request a copy |
|
Text

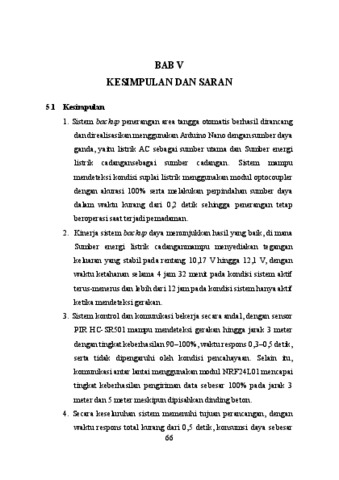

OK BAB 5 SKRIPSI ERNS.pdf Download (177kB) |
|
Text

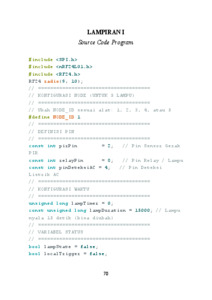

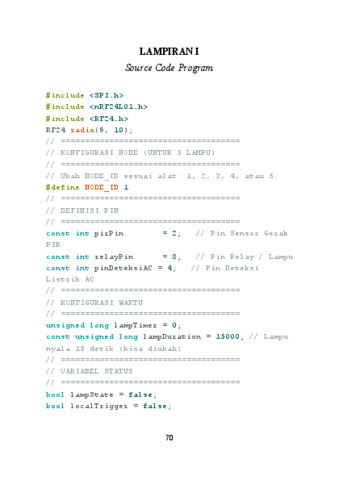

OK LAMPIRAN SKRIPSI ERNS.pdf Download (251kB) |
Abstract
Penerangan area tangga merupakan salah satu fasilitas penting pada bangunan bertingkat yang berfungsi menjaga keselamatan pengguna, terutama saat terjadi pemadaman listrik. Ketika suplai listrik AC terputus, area tangga menjadi gelap sehingga berpotensi meningkatkan risiko kecelakaan. Oleh karena itu, pada penelitian ini telah dirancang dan direalisasikan sistem backup penerangan area tangga otomatis berbasis mikrokontroler Arduino Nano dengan memanfaatkan sensor Passive Infrared (PIR), modul komunikasi nirkabel NRF24L01, modul optocoupler sebagai pendeteksi adanya energi listrik AC, sistem sumber energi listrik cadangan, serta lampu DC DC sebagai media penerangan. Sistem bekerja secara otomatis dengan menyalakan lampu ketika terdeteksi adanya pergerakan pengguna pada area tangga sewaktu terjadi pemadaman aliran listrik AC. Pengujian dilakukan terhadap kinerja sistem penerangan area tangga sewaktu aliran Listrik padam dengan Hasil pengujian menunjukkan bahwa modul optocoupler mampu mendeteksi keberadaan suplai listrik AC dengan waktu respons kurang dari 0,1 detik. Sumber energi listrik cadangan menghasilkan tegangan keluaran yang stabil pada rentang 11,70-12,34 V saat mode cadangan, dengan durasi ketahanan daya mencapai 6 jam pada kondisi sistem aktif terus-menerus dan 12 jam 15 menit pada kondisi sistem aktif hanya saat terdeteksi gerakan. Sensor PIR mampu mendeteksi pergerakan secara efektif pada jarak hingga 4 meter dengan tingkat keberhasilan 90–100% dan waktu respons 0,3–0,5 detik. Modul komunikasi NRF24L01 juga mampu mengirim dan menerima data antar perangkat dengan baik sehingga penyalaan lampu antar area tangga dapat berlangsung secara berurutan dan terkoordinasi. Berdasarkan hasil pengujian tersebut, sistem backup penerangan area tangga otomatis telah berhasil direalisasikan dan mampu bekerja sesuai dengan tujuan penelitian. Sistem dapat menjaga ketersediaan penerangan saat terjadi pemadaman listrik, memiliki waktu respons yang cepat, komunikasi antar perangkat yang andal, serta mendukung peningkatan keselamatan pengguna pada area tangga.
| Item Type: | Thesis (Undergraduate) |
|---|---|
| Department: | S1 - Teknik Elektro |
| Contributors: | Contribution Contributors NIDN / NIDK Email Thesis advisor Sitepu, Rasional NIDN0727036201 rasional@ukwms.ac.id Thesis advisor Pranjoto, Hartono NIDN0701066201 pranjoto@ukwms.ac.id |
| Uncontrolled Keywords: | Sistem backup, penerangan area tangga, arduino nano, NRF24L01, sensor PIR, sistem energi listrik cadangan. |
| Subjects: | Engineering Engineering > Electrical Engineering |
| Divisions: | Faculty of Engineering > Electrical Engineering Study Program |
| Depositing User: | Erns Hendry Noija |
| Date Deposited: | 24 Jul 2026 05:43 |
| Last Modified: | 24 Jul 2026 05:43 |
| URI: | https://repositori.ukwms.ac.id/id/eprint/47545 |
